Sterownik opryskiwacza polowego do Nawigacji RTK 2.5 cm
Rootsey Polska sp. z o.o.
85-555, Bydgoszcz
NAV-EXPERT GP-7
Komputer - sterownik do automatycznego ustalania dawki i współpracy z nawigacją
Komputer opryskiwacza polowego służy do automatyzacji procesów uprawowych.
Jego zadaniem jest w najwyższej precyzji wykonać automatyczne dawkowanie według
ustawionych oczekiwań.
Daje duże możliwości konfiguracji w bardziej złożonych systemach, jednak jest
niezwykle prosty do zamontowania w standardowych opryskwiaczach.
Komputer do wykonania automatycznego oprysku potrzebuje informacji o:
1. Prędkości maszyny - instalacja polega na przyklejeniu anteny GPS na dachu
ciągnika. Komputer został wyposażony w przemysłowy precyzyjny prędkościomierz
GPS, który mierzy najniższe prędkości już od 0.2kmh z rozdzielczością 0.1km/h i
szybkością odświeżania 0,5s.

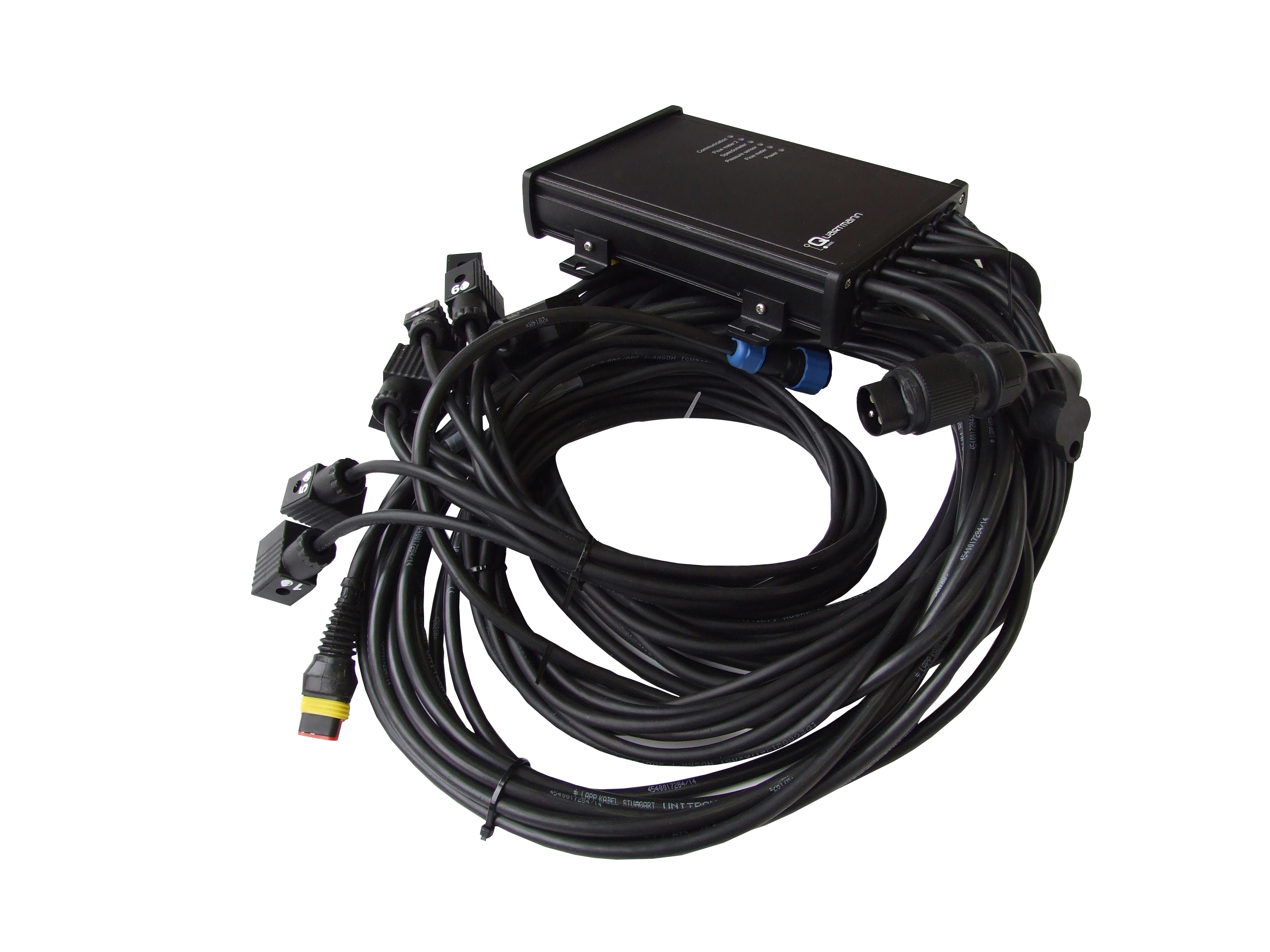

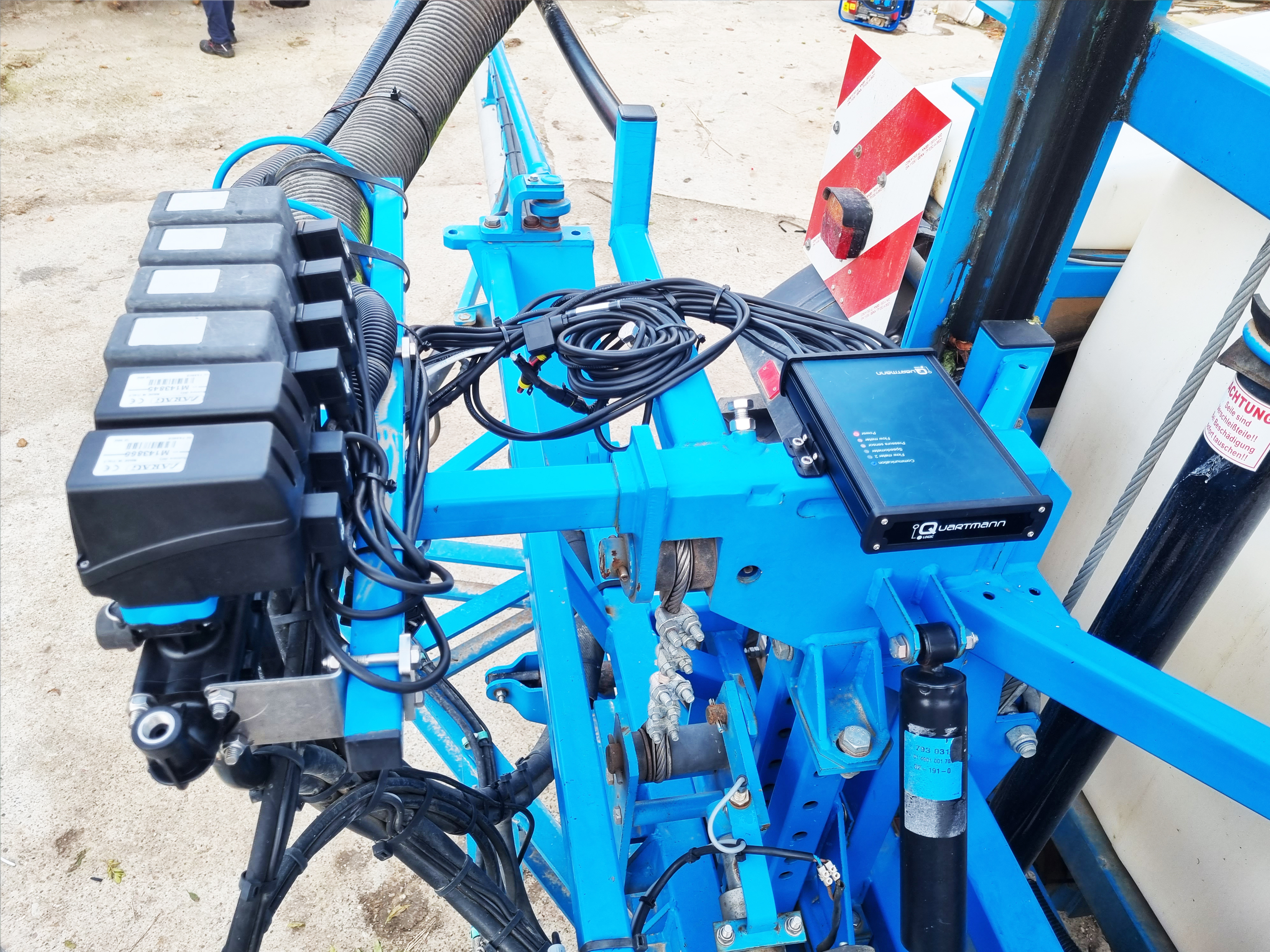

2. Aktualnym przepływie cieczy, która jest rozpylana przez dysze. Instalacja
polega na podłączeniu pod standardowe złącze przepływomierza wtyczki wychodzącej
z modułu komputera i wpisaniu w menu ilości impulsów wytwarzanych przez
przepływomierz na jeden litr. Taka informacja podana jest na naklejce
przepływomierza. Jeżeli w opryskiwaczu jest tylko czujnik ciśnienia należy
podłączyć do niego wtyczkę i wpisać jego zakres pomiarowy np. 0-8 BAR. Następnie
przestawić źródło sygnału sterowania na czujnik ciśnienia.
3. Szerokości opryskiwacza i ilości dysz na poszczegolną sekcje. To wpisuje się
w menu.
Po takiej instalacji i wpisaniu ustawień należy wykonać autotest zgodnie z
instrukcją obsługi.
Komputer wykona wszytskie czynności sterowania na postoju symulując tak jakby
jechał i wykonywał zabieg na polu.
Użytkownik będzie mógł wszystko obejrzeć i przyjrzeć się swojemu opryskwiaczowi
który dzięki komputerowi Quartmann stał się jednym z najnowocześniejszych z
automatyzowanych maszyn.

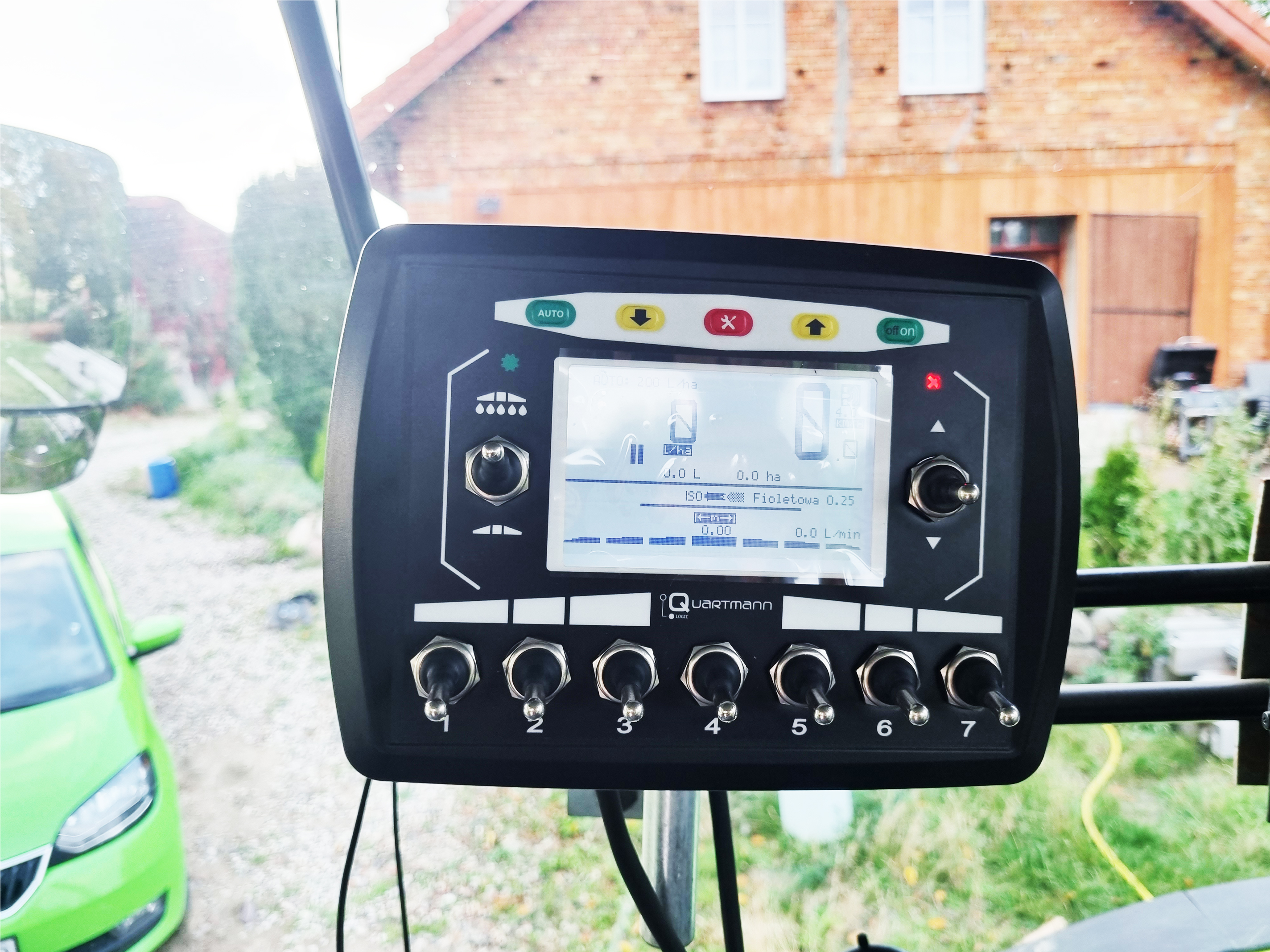

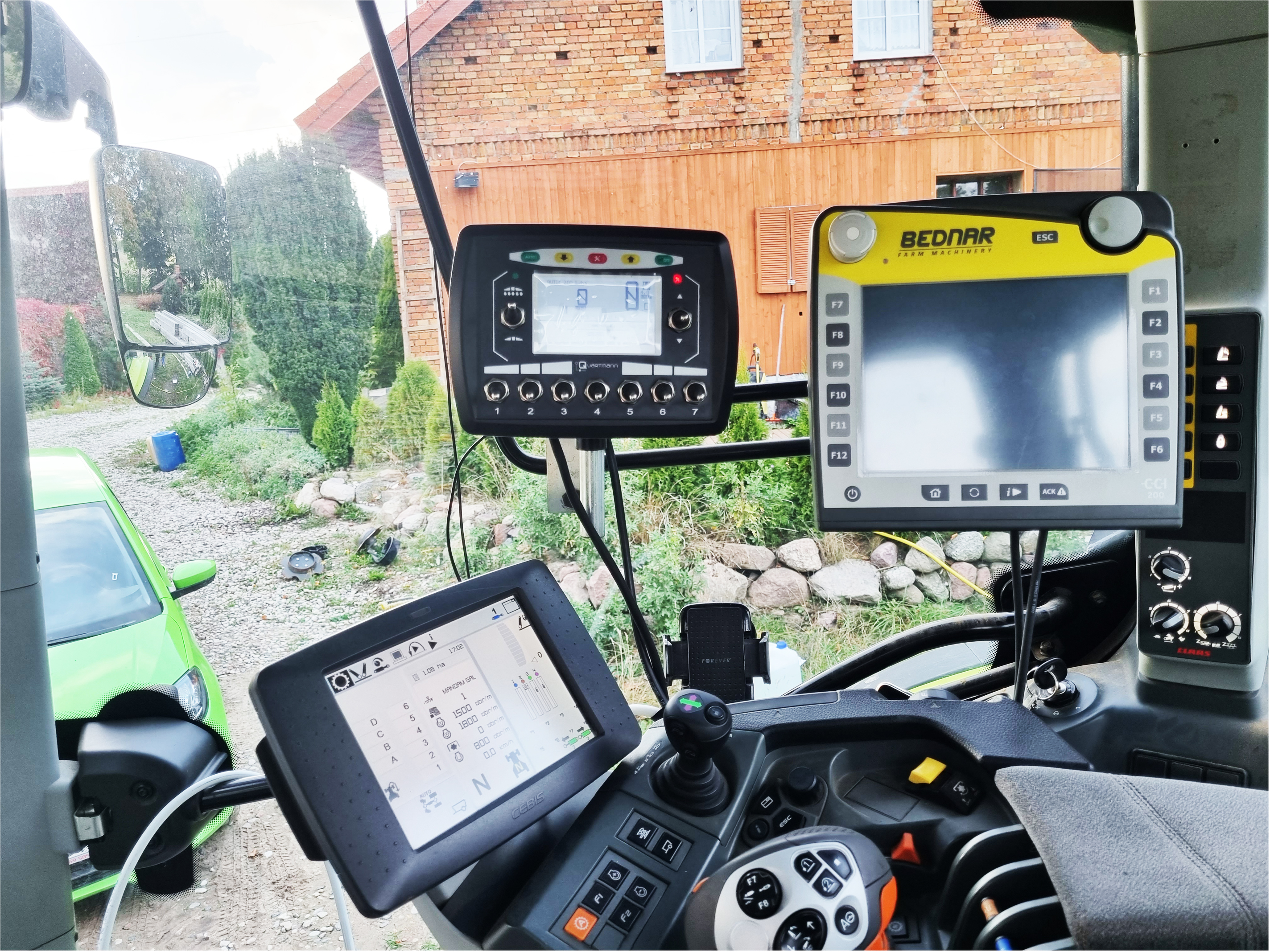

Współpraca z nawigacją. Quartmann 7 sekcji wsółpracuje z nawigacją w taki sposób
aby w zależności od kształtu pola sterować automatycznie sekcjami do uzyskania
oprysku tylko na wskazanym kształcie nawet jeżeli nie jest regularny.

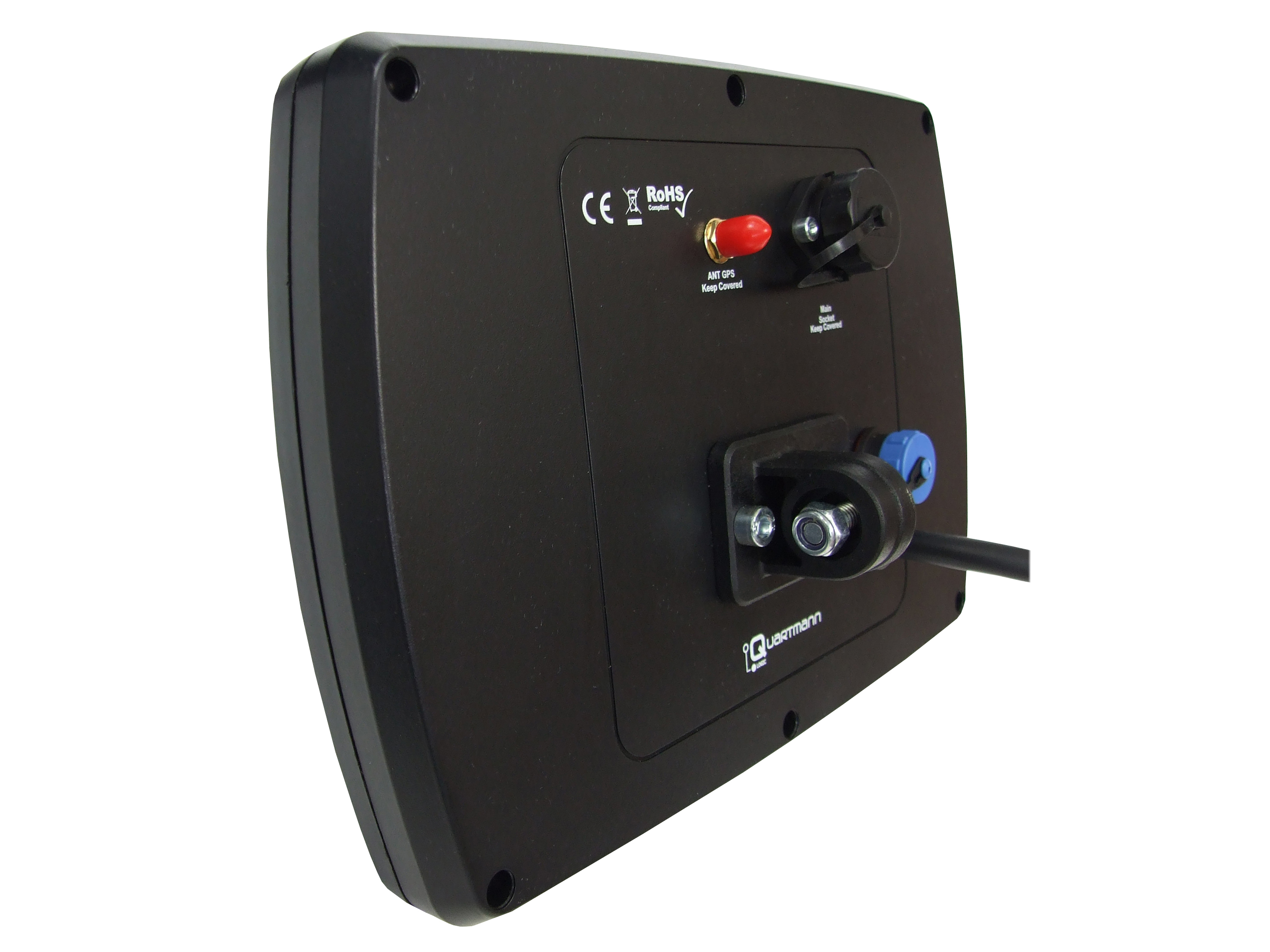

W celu uzyskania automatyzacji sterowania sekcjami należy podłączyć przewód z
nawigacji do złącza NAV-IN i nacisnąć przycisk NAV. Wszystkie sekcje, których
przełączniki są w górze będą poddane pod sterowanie-kontrolę nawigacji.
Sterownik opryskiwacza polowego Quartmann 7 sekcji jest ulepszoną wersją
komputerów EAGLE Rootsey EAGLE GP-240 FORCE
Zamiany i ulepszenia jakie dokonano:
- bardziej intuicyjne menu z szybkim przyciskiem wyjścia
- przeorganizowano wyświetlacz - o zawartości decyduje użytkownik z poziomu
menu
- przyspieszono sterowanie dawką
- zwiększono dokładność i stabilność pomiarów
- dodano możliwość podłączenia nawigacji
- dodano mapowanie zbiornika dzięki czemu można poziom cieczy odczytywać z
czujnika ciśnienia zamontowanego na dnie zbiornika
- przyciski sekcji zmieniono na dźwigniowe
- obudowa modułu została zastąpiona aluminiową bardziej odporną na uszkodzenia i
nieszczelność
- użyto lepszej jakości komponentów
- poprawiono elektronikę o bardziej wytrzymałe i bezawaryjne sterowanie
prądowe
- dodano funkcje, które czynią sterownik bardziej uniwersalnym i możliwym do
współpracy z układami cieczowymi opartymi na pneumatyce
