Sterownik sekcji opryskiwacza polowego
Rootsey Polska sp. z o.o.
85-555, Bydgoszcz
GP-240-FORCE - informacje ogólne
Opis ogólny:
Zestaw serii GP-240-FORCE
Komputer steruje ciśnieniem cieczy w zależności od prędkości jazdy tak, aby uzyskać zadany wydatek oprysku.
Wysoka precyzja to powtarzalność i dokładność zabiegów wykonywanych środkami ochrony roślin jak i nawozami, uzyskiwana poprzez szereg systemów zaimplementowanych w komputerze GP-240-FORCE.
Komputer zapewnia dopryskane krańce pola oraz wysoką żywotność regulatora ciśniania/zaworu proporcjonalnego.
Graficzne odwzorowanie aktualnego stanu opryskiwacza, system ochrony prądowej, dodatkowe kontrolki LED na module wykonawczym, alarmy i komunikaty to tylko niektóre z liczych dodatków jednostki GP-20-FORCE.
Zestaw składa się z:
Głównego komputera zarządzającego GTC-240
Panelu sterującego otwieraniem i zamykaniem poszczególnych sekcji STKS-176
Modułu wykonawczego GT- 486
Główny komputer zarządzający GTC-240.
Duży wyświetlacz, w nie za dużej obudowie, mieszczącej się w każdej maszynie.
Precyzyjny i szybki pomiar prędkości GPS, o dokładności nie zmniejszającej się w wyniku różnej twardości gleby czy stanu ogumienia.
Algorytmy
Rootsey Adjustment System (RAS), Innowacyjny, autorski system regulacji ciśnienia firmy Rootsey. Połączona technologia - PID MOSFET PWM
to szybka i precyzyjna regulacja ciśnienia, wnosząca nową jakość sterowania. To nie tylko szybkie ustalanie dawki, ale utrzymywanie parametrów bez ciągłego doregulowywania.
Alogorytm stworzony przez inżynierów oprogramowania, nie tylko łączy ze sobą szybkie i precyzyjne sterowanie, ale znacząco wydłuża żywotność zaworów regulacyjnych / proporcjonalnych, dzięki eliminacji zaburzających dryftów pomiarowych.
Correct Liquid Flow. Algorytm korekty krzywej twardości wody. Niezbędny do prawidłowego dawkowania cieczy w przypadku zastosowania czujnika ciśnienia jako głównego medium pomiarowego. Precyzja oprysku jest zagwarantowana dla całego przekroju wydatek/ciśnienie/prędkość podanej w tabeli ISO dla konkretnej dyszy.
Base Speed Pressure Funkcja utrzymania parametrów na krańcach ścieżek. Po każdym uwrociu komputer pamięta parametry z poprzedniej ścieżki dlatego nie rozpoczyna sterowania od zera tylko od poprzedniej nastawy. Zatrzymuje tryb automatyczny gdy prędkość jest zbyt niska.
Funkcje sterujące i pomiarowe:
- Regulacji ciśnienia manualnie
- Regulacji ciśnienia automatycznie
- Sterowanie na podstwie pomiaru z przpływomierza
- Sterowanie na podstwie pomiaru z czujnika ciśnienia

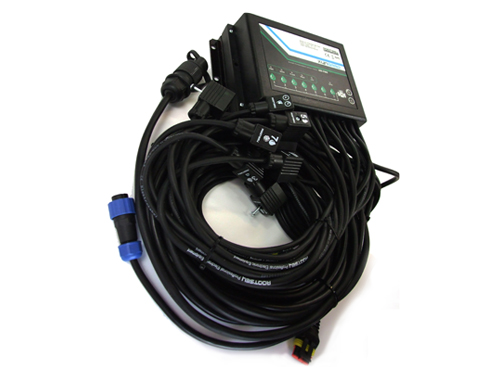

Moduł wykonwczy GT-486
Urządzenie steruje zaworami sekcji w sposób zmiennej polaryzacji. Jest to
dedykowane do zaworów sekcyjnych posiadających dwupionowe wyprowadzenia
połączone bezpośrednio przez krańcówki do silników.
Posiada miękki start oraz selftest, dzięki czemu każdorazowe włączenie i wyłączenie opryskiwacza nie wiąże się z problemami udarów prądowych.
Urządzenie zapewnia wysoki poziom bezpieczeństwa prądowego, niski poziom zakłóceń EMI, wyższą żywotność gniazda zasilania i zabezpieczenie przed urazami mechanicznymi silników w serwomotorach.
Połączenie komputera z modułem wykonawczym jest zrealizowane za pomocą cienkiego przewodu.
Zastosowanie:
Komputer może sterować ciśnieniem na podstawie źródła sygnału pochodzącego z czujnika ciśnienia lub przepływomierza.
Komputer obsługuje opryskiwacze bez jak i z zaworem stało ciśnieniowym, opryskiwacze z zaworami bez kompensacji jak i z kompensacją.
Wyposażenie:
Dotykowe przyciski włączenia/wyłaczania wybranych sekcji ułatwiają, uprzyjemniają i przyspieszają pracę.
Cienki przewód pomiędzy komputerem i modułem prądowym to: prostszy montaż, małe obciążenia wtyczki, długa żywotność.
Prądowe przewody gumowe nieścieralne.
Duży i czytelny wyświetlacz, prezentujący wszystkie aktualne pomiary, bez konieczności przełączania.
Wyposażenie w alarmy dźwiękowe sprzyja lepszej i wydajniejszej pracy.
Urządzenie zbudowane z najlepszej jakości komponentów, wytrzymałych w trudnych warunkach atmosferycznych, o przedłużonej trwałości.
Całością zarządza i steruje przemysłowy procesor wykorzystujący oprogramowanie dopracowywane latami.
Elektronika:
Mikroprocesorowa architektura
Sterowanie MOSFET
Niski pobór prądu, szybkie i ciche sterowanie
Wbudowane filtry - niska emisja fal elektromagnetycznych pochodzących z uzwojeń elektromagnesów
Ilość sekcji | 7 |
---|---|
Zawór główny | 1 |
Gniazdo przyłączeniowe | 9 PIN wodoszczelne |
Zasilanie | DC 12V |
Wymiary komputera | szer. 188mm wys.240mm gł. 110mm |
Obsługiwane dysze: | Pomarańczowa 01 Zielona 015 Żółta 02 Fioletowa 025 Niebieska 03 Czerwona 04 Brazowa 05 Szara 06 Biala 08 Niebieska 10 Czarna 20 RSM kryza 0.8 RSM kryza 1.0 RSM kryza 1.6 |
