Opis ogólny:

Zestaw serii EAGLE GP-240-FORCE

Komputer steruje ciśnieniem cieczy w zależności od prędkości jazdy tak aby uzyskać zadany wydatek oprysku. Wysoka precyzja to powtarzalność i dokładność zabiegów wykonywanych środkami ochrony roślin jak i nawozami, uzyskiwana poprzez szereg systemów zaimplementowanych w komputerze EAGLE. Komputer zapewnia dopryskane krańce pola oraz wysoką żywotność regulatora ciśniania/zaworu proporcjonalnego. Graficzne odwzorowanie aktualnego stanu opryskiwacza, system ochrony prądowej, dodatkowe kontrolki LED na module wykonawczym, alarmy i komunikaty to tylko niektóre z licznych dodatków jednostki EAGLE GP-20-FORCE.

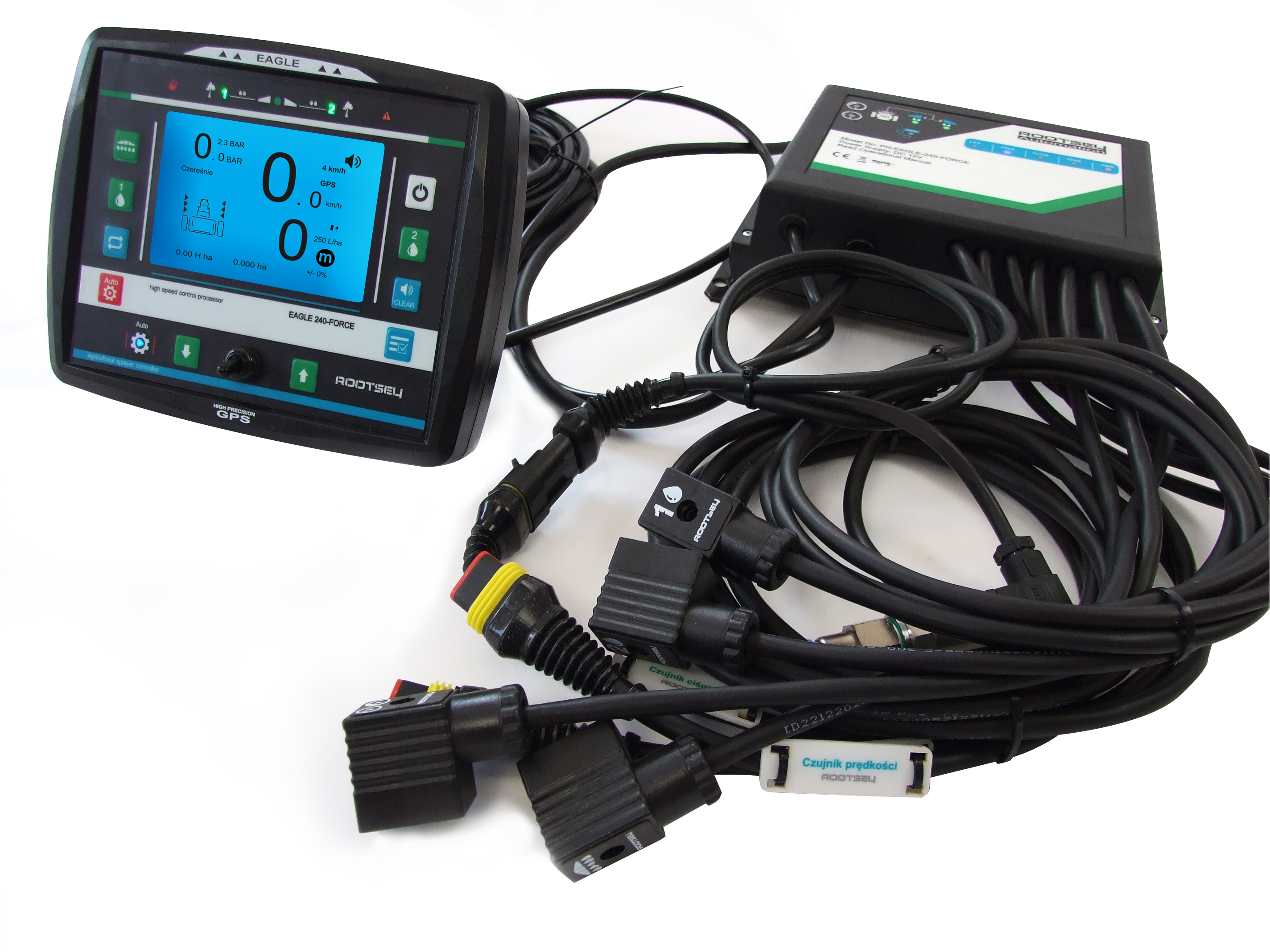

Zestaw składa się z:
Głównego komputera zarządzającego GTC-240
Panelu sterującego otwieraniem i zamykaniem poszczególnych sekcji STKS-176
Modułu wykonawczego GT- 486

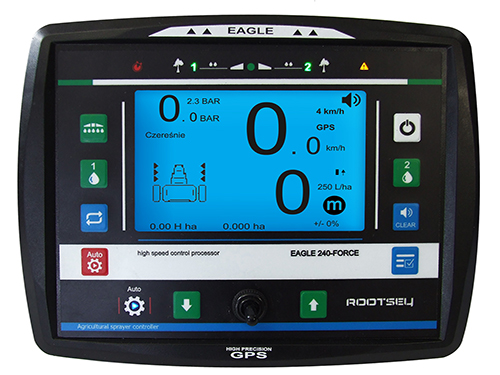

Główny komputer zarządzający GTC-240.

Duży wyświetlacz, w nie za dużej obudowie, mieszczącej się w każdej maszynie.
Przełącznik dźwigienkowy do otwierania i zamykania zaworu głównego (możliwość dodatkowego zamykania/otwierania sekcji 1-2 jednym przełącznikiem głównym) .
Możliwość konfiguracji 12 pól użytkownika z wpisaniem ich nazw. Szybki wybór jednym przyciskiem.
Precyzyjny i szybki pomiar prędkości GPS, o dokładności nie zmniejszającej się w wyniku różnej twardości gleby czy stanu ogumienia.

Algorytmy

Rootsey Adjustment System (RAS), Innowacyjny, autorski system regulacji ciśnienia firmy Rootsey. Połączona technologia - PID MOSFET PWM to szybka i precyzyjna regulacja ciśnienia, wnosząca nową jakość sterowania. To nie tylko szybkie ustalanie dawki, ale utrzymywanie parametrów bez ciągłego doregulowywania. Alogorytm stworzony przez inżynierów oprogramowania, nie tylko łączy ze sobą szybkie i precyzyjne sterowanie, ale znacząco wydłuża żywotność zaworów regulacyjnych / proporcjonalnych, dzięki eliminacji zaburzających dryftów pomiarowych.

Correct Liquid Flow. Algorytm korekty krzywej twardości wody. Niezbędny do prawidłowego dawkowania cieczy w przypadku zastosowania czujnika ciśnienia jako głównego medium pomiarowego. Precyzja oprysku jest zagwarantowana dla całego przekroju wydatek/ciśnienie/prędkość podanej w tabeli ISO dla konkretnej dyszy.

Base Speed Pressure Funkcja utrzymania parametrów na krańcach ścieżek. Po każdym uwrociu komputer pamięta parametry z poprzedniej ścieżki dlatego nie rozpoczyna sterowania od zera tylko od poprzedniej nastawy. Zatrzymuje tryb automatyczny gdy prędkość jest zbyt niska.

Funkcje sterujące i pomiarowe:
- Otwieranie oraz zamykanie sekcji roboczych 1-2
- Otwieranie oraz zamykanie zaworu głównego z możliwością automatycznego zamykania/otwierania sekcji 1-2
- Regulacji ciśnienia manualnie
- Regulacji ciśnienia automatycznie
- Sterowanie na podstwie pomiaru z przpływomierza
- Sterowanie na podstwie pomiaru z czujnika ciśnienia


Moduł wykonwczy GT-486

Urządzenie steruje zaworami sekcji w sposób zmiennej polaryzacji. Jest to dedykowane do zaworów sekcyjnych posiadających dwupionowe wyprowadzenia połączone bezpośrednio przez krańcówki do silników.

Posiada miękki start oraz selftest, dzięki czemu każdorazowe włączenie i wyłączenie opryskiwacza nie wiąże się z problemami udarów prądowych.
Urządzenie zapewnia wysoki poziom bezpieczeństwa prądowego, niski poziom zakłóceń EMI, wyższą żywotność gniazda zasilania i zabezpieczenie przed urazami mechanicznymi silników w serwomotorach.
Połączenie komputera z modułem wykonawczym jest zrealizowane za pomocą cienkiego przewodu.
