Opis ogólny:

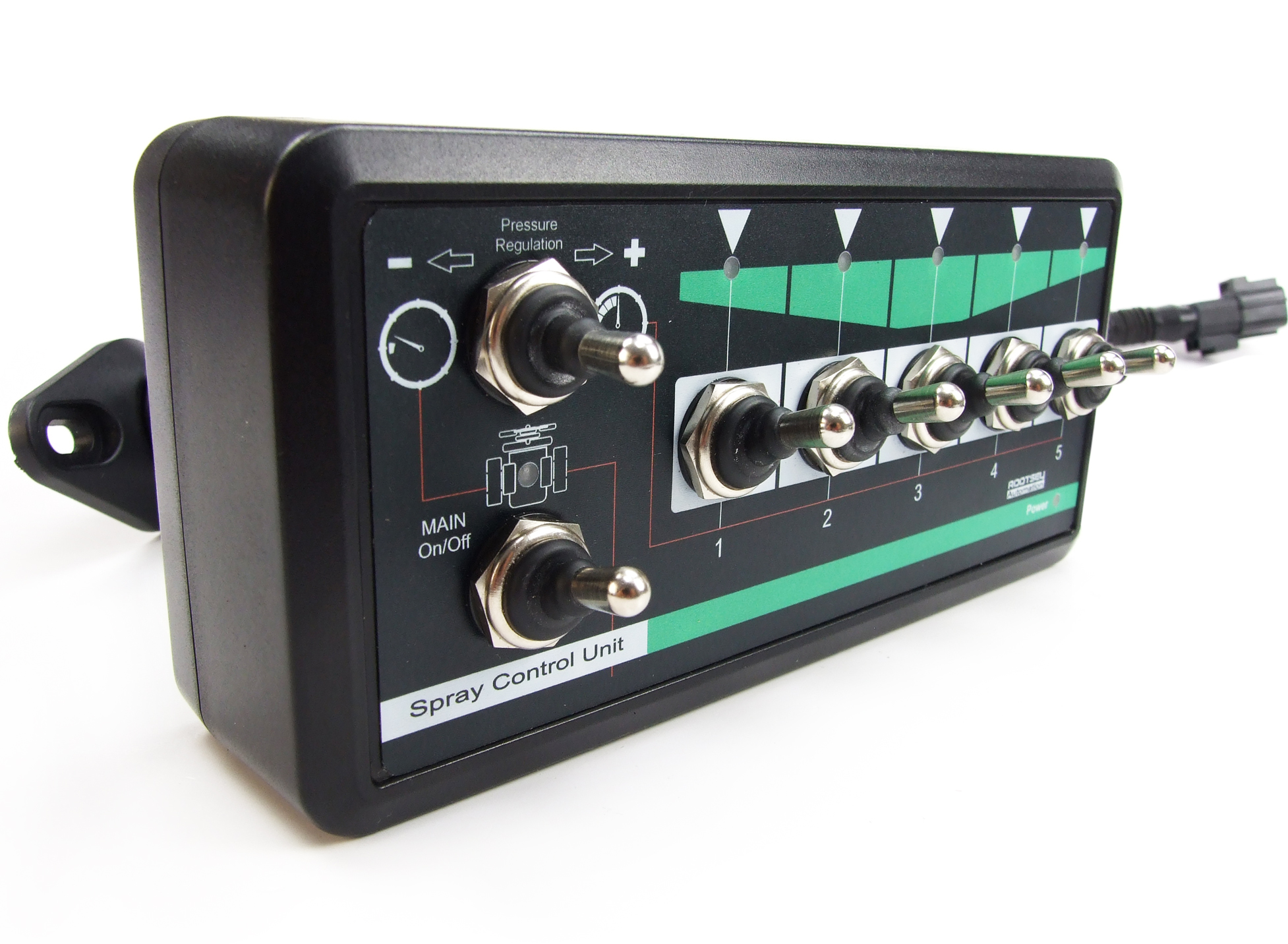

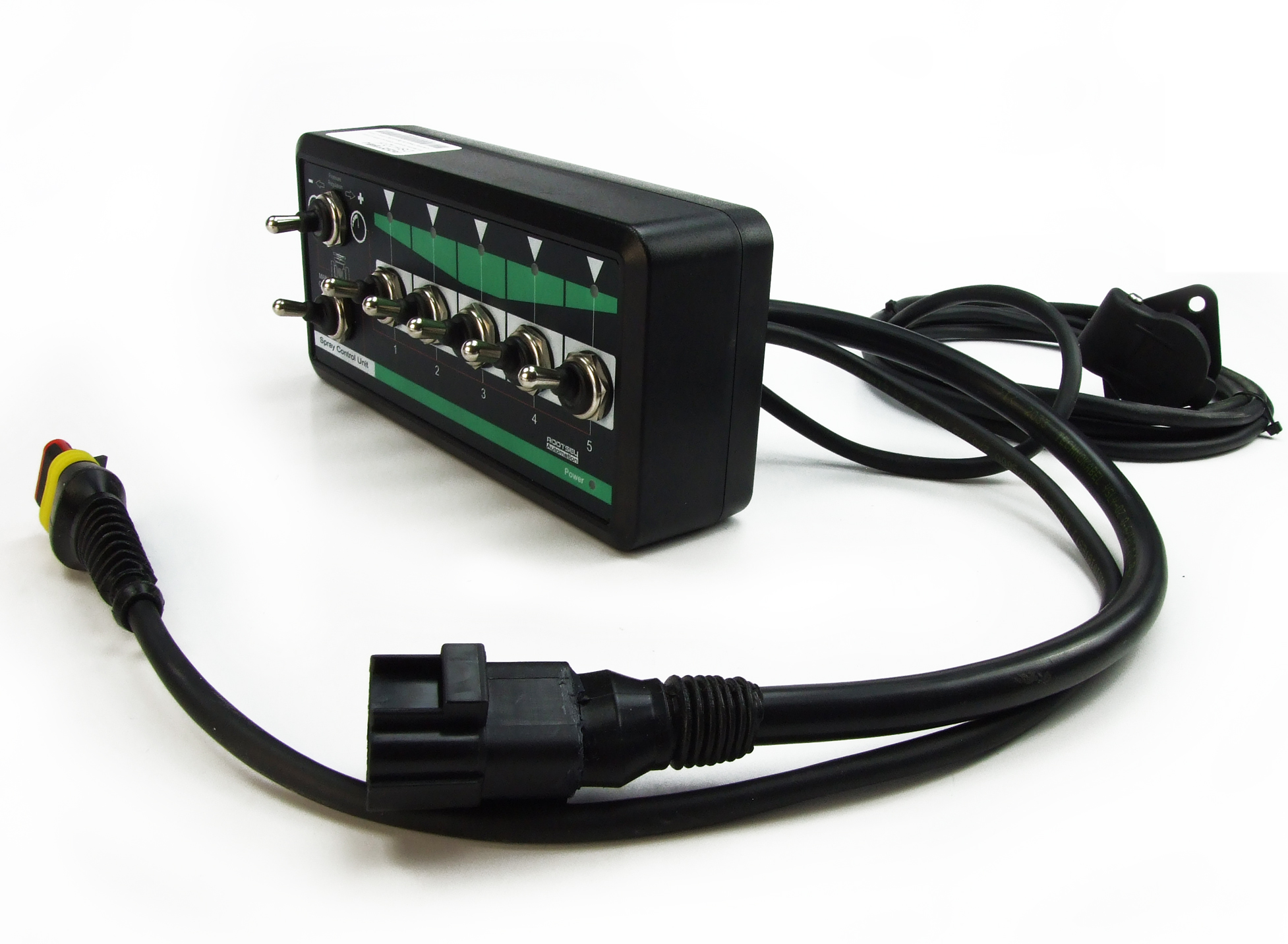

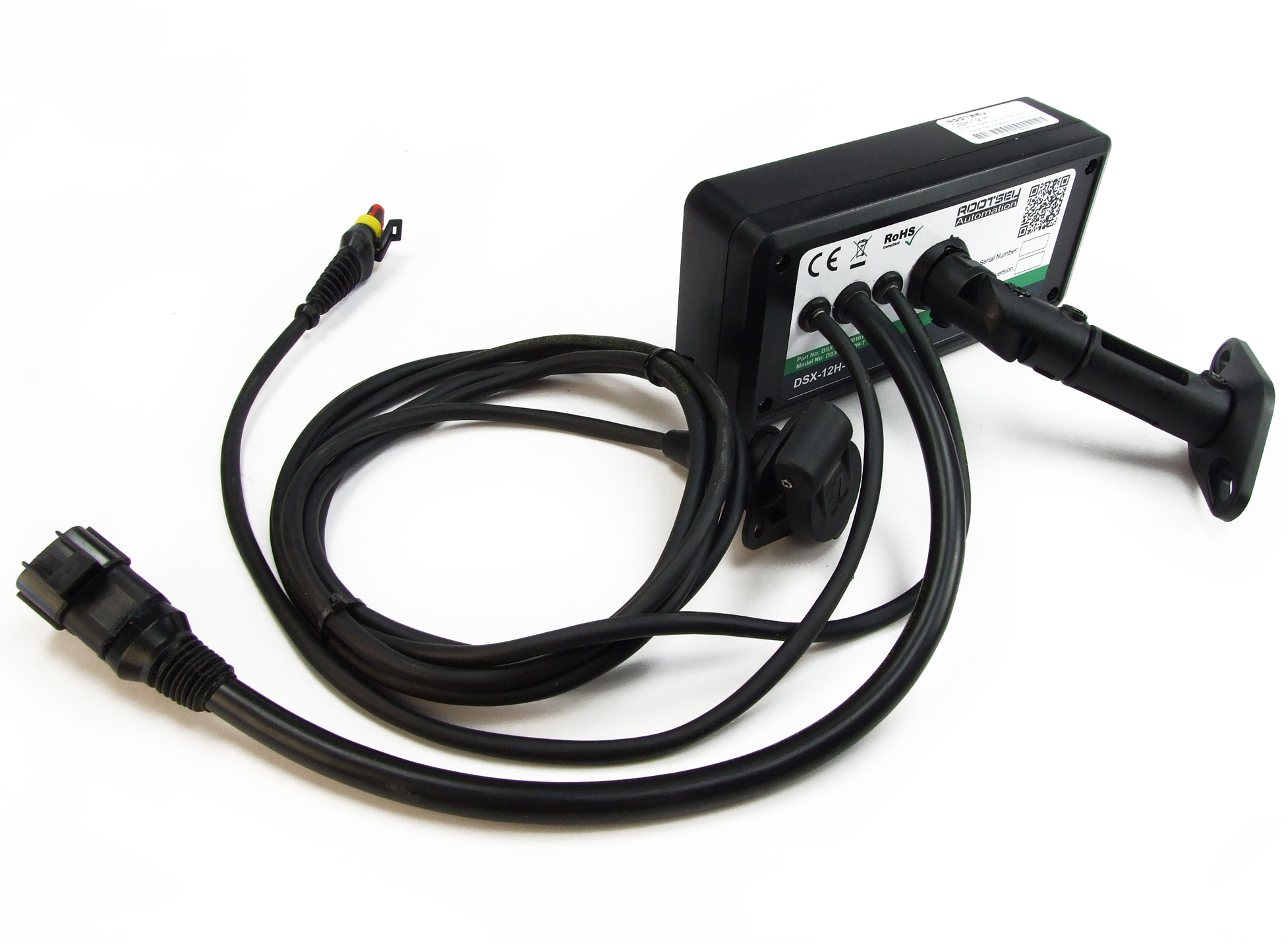

Panel DSM-10HG pełni dwie funkcje.
Po pierwsze ma za zadanie włączać i wyłączać dopływ cieczy w danej sekcji.
Po drugie steruje ciśnieniem roboczym w obwodzie dawkowania, co przekłada się na ustalanie wymaganego wydatku cieczy.

Stosowany jest w opryskiwaczach, w których nie ma komputera sterującego i cała kontrola zabiegów opryskowych jest wykonywana manualnie.

Ten panel jest również wykorzystywany w pełnym systemie sterowania z komputerem opryskowym.

DSM-10HG posiada moduł wykonujący sterowanie zaworem regulacyjnym przez poprzez zmianę polaryzacji zasilania silnika umieszczonego wewnątrz zaworu regulacyjnego.

Zmiana polaryzacji to tak na prawdę zmiana biegunowości zasilania silnika.
Tą własność sterowania napięciowego wykorzystuje się po to aby silnik raz kręcił się w lewą stronę zmiejszając, a raz w prawą stronę zwiększając ciśnienie w obwodzie.

Diody LED umieszczone przy każdej sekcji sygnalizują stan przepływu przy danym zaworze zamykającym.


Panel DSM-10HG współpracuje z:

- elektromagentycznymi zaworami zamykającymi wyposażonymi w cewki - wymagany moduł wykonawczy SW-06-CP
- zaworami zamykającymi wyposażonymi w silniki - wymagany moduł wykonawczy SW-06-CP
-zaworem regulacyjnym ciśnienie - wymagany przewód do zaworu regulacyjnego DS-1 DIN-B
